| 序號 | 測量儀器名稱 | 被測量 | 校準規范名稱及編號 | 測量范圍 | 擴展不確定度 (k=2) | 說明 |
|

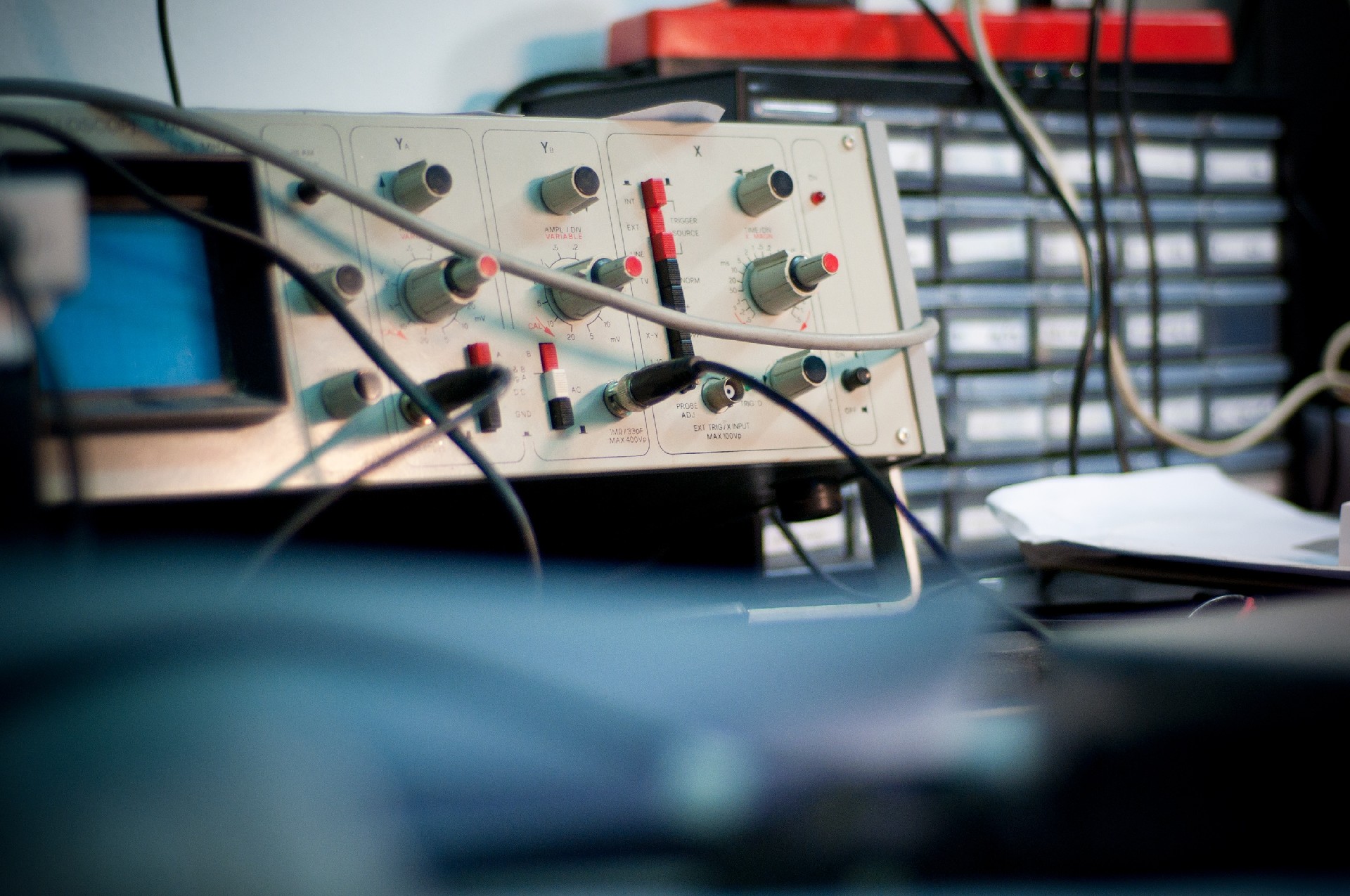

1 | *模擬示波器 | 垂直偏轉系數 | 模擬示波器檢定規程JJG262 | 1mV/div～100V/div | U=0.30%Vx+0.05mV |
|
| 掃描時間系數 | 2ns/div～5s/div | Urel=0.7% |
| 上升時間 |
300ps～300ns
| Urel=5.0% |
| 頻帶寬度 | 50kHz～1.1GHz | Urel=5.0% |
| 校準信號頻率 | 100Hz～100kHz | Urel=0.005% |
| 校準信號幅度 | 10mV～2V(100Hz～100kHz) | Urel=0.5% |
| 輸入電阻 | 50Ω～1MΩ | Urel=0.18% |
| 2 | *失真度測量儀 | 失真度 | 失真度測量儀校準規范JJF 1852 | (0.01～0.1)%,20Hz～100kHz | Urel=4.3% |
|
| (0.1～100)%,20Hz～100kHz | Urel=1.8% |
| 電壓 | 20mV～300V,100Hz～10kHz | Urel=0.12% |
| 電壓頻響 | 330mV～3V,20Hz～100kHz | Urel=0.11% |
| 330mV～3V,100kHz～200kHz | Urel=0.35% |
| 殘余失真 | 0.001%～1%,20Hz～200kHz | Urel=1.8% |
| 3 | *低頻信號發生器 | 頻率 | 低頻信號發生器檢定規程JJG602 | 10Hz～1MHz | Urel=2.4×10-7 |
|
| 輸出電壓 | 10mV～300V,10Hz～10kHz | Urel=0.15% |
| 失真度 | (0.03～28.7)%,20Hz～50kHz | Urel=5% |
| 輸出電壓 幅頻特性 | 100mV～10V,10Hz～100kHz | Urel=0.18% |
| 100mV～2V,100kHz～300kHz | Urel=0.74% |
| 100mV～2V,300kHz～1MHz | Urel=2.4% |
| 4 | *高頻信號發生器 | 晶振頻率 | 信號發生器校準規范JJF1931 | 10MHz | Urel=1×10-8 |
|
| 頻率 | 150kHz～40GHz | Urel=1.2×10-7 |
| 電平 | (-120～20)dBm,(100kHz～40GHz) | U=(0.16～0.60)dB |
| 調頻頻偏 | (1～400)kHz,(載波頻率:0.25MHz～26.5GHz;調 制頻率:20Hz～200kHz) | Urel=1.2% |
| 調幅度 | 5%～99%,(載波頻率:0.15MHz～26.5GHz;調 制頻率:20Hz～50kHz) | Urel=1.2% |
| 調相相偏 | (1～400)rad,(載波頻率:0.25MHz～1.3GHz;調 制頻率:200Hz～100kHz) | Urel=1.2% |
| 調制解調 失真 | 0.001%～30%,(調制頻率:5Hz～110kHz) | Urel=14% |
| 脈沖調制 通斷比 | 0dB～120dB,(載波頻率： 150kHz～26.5GHz) | U=0.38dB |
| SSB 相位 噪聲 | (0～-130)dBc/Hz,偏 置:10Hz～100MHz | U=0.90dB |
| 內調制信 號電平 | 10mV～10V, 1kHz | Urel=0.058% |
| 內調制頻率 | 5Hz～1MHz | Urel=1×10-6 |
| 信號頻譜 純度 | (0～120)dBc,(150kHz～20GHz) | U=1.8dB |
| 載波剩余 調幅 | 0.001%～10%,(150kHz～ 26.5GHz) | Urel=1.2% |
| 載波剩余 調頻 | 10Hz～100kHz,(載波頻 率:150kHz～26.5GHz) | Urel=1.2% |
| 幅度調制 下的伴隨 調頻 | 10Hz～100kHz,(載波頻 率:150kHz～26.5GHz) | Urel=1.2% |
| 頻率調制 下的伴隨 調幅 | 0.001%～2%,(載波頻 率:150kHz～26.5GHz) | Urel=1.2% |
| 5 | *低頻電子電壓表 | 電壓 | 低頻電壓表校準規范JJF1925 | 10mV～300V,(45Hz～10kHz) | Urel=0.10% |
|
| 頻率附加 誤差 | (0.33～3)V,(10Hz～100kHz) | Urel=0.10% |
| (0.33～3)V, (100kHz～500kHz) | Urel=0.42% |
| (0.33～3)V, (500kHz～1MHz) | Urel=1.2% |
| 6 | *電磁騷擾測量接收機 | 頻率 | 電磁騷擾測量接收機校準規范 JJF 1144 | 9kHz～1GHz | Urel=2.1×10-8 |
|
| 參考頻率 | 10MHz | Urel=3×10-8 |
| 中頻輸出頻率 | 1kHz~1GHz | Urel=2.1×10-8 |
| 中頻鏡像 頻率響應 | (30~100)dB,(9kHz~1GHz) | U=0.3dB |
| 中頻抑制比 | (30~100)dB,(9kHz~1GHz) | U=0.3dB |
| 電平 | (0～130)dBμV,(9kHz～1GHz) | U=0.42dB |
| 6dB 帶寬 | 100Hz～2MHz | Urel=0.9%～1.3% |
| 噪聲指示 | (-40～60)dBμV,(9kHz～1GHz) | U=0.4dB |
| 脈沖重復頻率響應 | (-10~40)dB((20～80)dBμV,9kHz～1GHz) | U=0.6dB～0.8dB |
| 衰減器 | (0～90)dB | U=0.3dB |
| 指示線性 | (0～100)dB | U=0.3dB |
| 幅度關系 | (30~80)dBμV | U=0.66dB |
| 射頻輸入 端口電壓 駐波比 | 1～20 (9kHz～1GHz) | Urel=0.042~0.082 |
| 7 | *調制度測量儀 | 調頻頻偏 | 調制度測量儀校準規范JJF1111 | 頻偏:(4～400)kHz,載波 頻率:150kHz～1.3GHz， 調制頻率:20Hz～100kHz | Urel=1.4% |
|
| 調幅度 | 調幅度:(10～90)%,載波 頻率:150kHz～1.3GHz， 調制頻率:20Hz～100kHz | Urel=1.7% |
| 調相相移 | (0.01～20)rad,(載波頻 率:150kHz～1.3GHz,調制 頻率:20Hz～100kHz) | Urel=3.6% |
| 剩余調頻 | 0.001Hz～100Hz,(載波頻 率:150kHz～1.3GHz) | Urel=2.6% |
| 剩余調幅 | (0.001～0.1)%,(載波頻 率:150kHz～1.3GHz) | Urel=2.3% |
| 剩余調相 | (0.001～0.01)rad,(載波 頻率:150kHz～1.3GHz) | Urel=2.7% |
| 調頻測量 時的調幅 抑制 | (0.001～30)Hz,(載波頻 率:150kHz～1.3GHz) | Urel=10% |
| 調幅測量 時的調頻 抑制 | (0.001～0.2)%,(載波頻 率:150kHz～1.3GHz) | Urel=7.4% |
| 調相測量 時的調幅 抑制 | (0.001～0.1)rad,(載波 頻率:150kHz～1.3GHz) | Urel=10% |
| 調頻測量 時的解調 輸出失真 | (0.001～2)%,(載波頻 率:150kHz～1.3GHz) | Urel=15% |
| 調幅測量 時的解調 輸出失真 | (0.001～2)%,(載波頻 率:150kHz～1.3GHz) | Urel=15% |
| 調相測量 時的解調 輸出失真 | (0.001～2)%,(載波頻 率:150kHz～1.3GHz) | Urel=15% |
| 8 | *頻譜分析儀 | 頻率 | 頻譜分析儀校準規范JJF1396 | 3Hz～40GHz | Urel=1×10-5～3×10-9 |
|
| 參考電平 | (10～-80)dBm，10MHz～18GHz | U=0.4dB |
| (10～-35)dBm，18GHz～40GHz | U=0.6dB |
| 掃頻寬度 | 10Hz～40GHz | Urel=0.01% |
| 分辨力帶寬 | 1Hz～10MHz | Urel=0.36% |
| 噪聲邊帶 | (-30～-140)dBc/Hz,頻率偏移：100Hz～1MHz | U=1.2dB |
| 垂直刻度 | (0～100)dB | U=0.056dB/10dB |
| 輸入衰減 轉換影響 | -3dB～3dB,衰減(0～ 80)dB，9kHz～40GHz | U=0.1dB |
| 分辨力帶 寬轉換影響 | -3dB～3dB，RBW(1Hz～ 10MHz)，9kHz～40GHz | U=0.1dB |
| 顯示平均 噪聲電平 | (-140～-30)dBm,(9kHz～40GHz） | U=1.2dB |
| 絕對電平 幅度 | (-90～20)dBm,（10MHz～100MHz） | U=0.22dB |
| 輸入頻響 | -5dB～5dB，9kHz～40GHz | U=0.2dB～0.4dB |
| 參考頻率 | 10MHz | Urel=1.0×10-8 |
| 校準信號 電平 | (-40～0)dBm,（10MHz～1GHz） | U=0.30dB |
| 掃描時間 | 1ms～1000s | Urel=0.01% |
| 9 | *矢量信號分析儀 | 頻率 | 矢量信號分析儀校準規范JJF 1128 | 9kHz～4GHz | Urel=1×10-5～3×10-9 |
|
| 電平 | (20～-100)dBm,(100kHz～4GHz) | U=0.19dB～0.32dB |
| 相位噪聲 | (-30～-140) dBc/Hz, 頻 率偏移：10Hz～100kHz | U=1.2dB |
| 頻率誤差 | (-10～+10)kHz | U=0.24Hz |
| 波形質量因數 | 0.9～1.0 | Urel=0.11% |
| 誤差矢量幅度 | (0～10)% | U=0.58% |
| 相位誤差 | (0～15)° | U=0.58° |
| I/Q 原點偏移 | (-10～-70)dB | U=1dB |
| 載波幅度 測量非線性 | (-100～0)dB,(150kHz～4GHz) | U=0.35dB |
| 輸入通道 諧波失真 | (-30～-120)dBc,(10MHz～4GHz) | U=1dB |
| 10 | *函數信號發生器 | 頻率 | 函數信號發生器檢定規程JJG840 | 10Hz～250MHz | Urel=5×10-8 |
|
| 電壓 | 10mV～10V,(100Hz～100kHz) | Urel=0.15% |
| 失真度 | 0.03%～30%,(20Hz～200kHz) | Urel=12% |
| 上升時間 | 1ns～1ms | Urel=3% |
| 正弦波幅 度平坦度 | (-3～3)dB,(10Hz~250Mz) | U=0.05dB～0.3dB |
| 脈沖空度比 | (1～99)% | Urel=0.2% |
| 11 | *合成信號發生器 | 晶振頻率 | 合成信號發生器檢定規程JJG 502 | 10MHz | Urel=3×10-10 |
|
| 頻率 | 150kHz～40GHz | Urel=6.6×10-9 |
| 輸出電平 | (-30～20)dBm,(100kHz～40GHz) | U=(0.16～0.60)dB |
| 衰減(相 對電平) | (0～120)dB | U=1.10dB |
| 調頻頻偏 | (1～400)kHz(載波頻 率:0.25MHz～26.5GHz;調 制頻率:20Hz～200kHz) | Urel=1.2% |
| 調幅度 | 5%～99%(載波頻 率:0.15MHz～26.5MHz;調 制頻率:20Hz～50kHz) | Urel=1.2% |
| 調制解調失真 | 0.001%～30%(調制頻 率:5Hz～110kHz) | Urel=14% |
| 調相相偏 | (1～400)rad(載波頻 率:0.25MHz～1.3.GHz;調 制頻率:200Hz～100kHz) | Urel=1.2% |
| 脈沖調制 通斷比 | 0dB～120dB(150kHz～26.5GHz) | U=0.84dB |
| SSB 相位 噪聲 | (0～-130) dBc/Hz, 偏置:10Hz～100MHz | U=0.90dB |
| 內調制信 號電平 | 1mV～10V ，(5Hz～1MHz) | Urel=0.058%～2.0% |
| 內調制頻率 | 5Hz～1MHz | Urel=8.9% |
| 信號頻譜純度 | (0～120)dBc,(150kHz～20GHz) | U=(1.8～2.2)dB |
| 分諧波 | (0～120)dBc,(150kHz～20GHz) | U=(1.8～2.2)dB |
| 1s 頻率穩定度 | 5MHz,10MHz | U=5×10-10 |
| 12 | *射頻綜合測試儀 | 輸出頻率 | 射頻通信測試儀校準規范JJF1065，TDMA-GSM 數字移動通信綜合測試儀校準規范 JJF1131，CDMA 數字移動通信綜合測試儀校準 規范 JJF1177，寬帶碼分多址接入(WCDMA)數字移動通信綜合測試儀校準規范 JJF 1276，TD-SCDMA 數字移動通信綜合測試儀校 準規范 JJF 1204 | 250kHz～2.7GHz | Urel=5.0×10-8 |
|
| 接收頻率 | 250kHz～2.7GHz | Urel=5.0×10-8 |
| 輸出功率 | (-120～10)dBm,250kHz～2.7GHz | U=0.22dB |
| 接收功率 | (-120～10)dBm,250kHz～2.7GHz | U=0.22dB |
| 發生器調 頻頻偏 | 頻偏: (4～400)kHz, 載波 頻率: 150kHz～1.3GHz, 調制頻率: 20Hz～100kHz | Urel=1.4% |
| 分析儀調 頻頻偏 | 頻偏: (4～400)kHz, 載波 頻率: 150kHz～1.3GHz, 調制頻率: 20Hz～100kHz | Urel=1.4% |
| 發生器調 幅度 | 調幅度:(10～90)%, 載波頻率: 150kHz～1.3GHz, 調制頻率:20Hz～100kHz | Urel=1.7% |
| 分析儀調 幅度 | 調幅度:(10～90)%, 載波頻率: 150kHz～1.3GHz, 調制頻率:20Hz～100kHz | Urel=1.7% |
| 發生器調 相相偏 | (0.1～400)rad, 載波頻 率: 150kHz～1.3GHz, 調 制頻率: 20Hz～100kHz | Urel=3.5% |
| 分析儀調 相相偏 | (0.1～400)rad, 載波頻 率: 150kHz～1.3GHz, 調 制頻率: 20Hz～100kHz | Urel=3.5% |
| 電壓 | 10mV～100V, (DC,20Hz～25kHz) | Urel=1.4% |
| 失真 | (0.01～100)%,20Hz～100kHz | Urel=7% |
| 數字調制 (輸出) | 波形質量:0.9～1.0,30MHz～2.7GHz | U=0.0012 |
| 相位誤差:(-10～10)°, 30MHz～2.7GHz | U=(0.35～0.75)° |
| 誤差矢量幅度:(0～10)%, 30MHz～2.7GHz | U=(0.6～1.2)% |
| 頻率誤差: (-10～10)Hz,30MHz～2.7GHz | U=2.4Hz |
| 數字調制 (測量) | 誤差矢量幅度:(0～40)%, 30MHz～2.7GHz | U=(0.6～1.2)% |
| 相位誤差:(-10～10)°, 30MHz～2.7GHz | U=(0.35～0.75)° |
| 頻率誤差: (-10～10)Hz,30MHz～2.7GHz | U=2.4Hz |
| 波形質量:0.9～1.0,30MHz～2.7GHz | U=0.0012 |
| 掃頻寬度 (頻譜分 析部分) | 250kHz～2.7GHz | Urel=0.51% |
| 分辨力帶 寬(頻譜 分析部分) | 1Hz～30MHz | Urel=0.69% |
| 參考電平 (頻譜分 析部分) | (-80～20) dBm | U=0.50dB~1.2dB |
| 輸入頻響 (頻譜分 析部分) | (-20～20) dBm, 250kHz～2.7GHz) | U=0.22dB |
| 衰減(頻 譜分析部分) | (0.01～70)dB,10MHz～2.7GHz | U=0.22dB |
| 諧波(合 成信號發 生器部分) | -120dBc～0dBc,(250kHz～2.7GHz) | U=1.8dB |
| 單邊帶相 位噪聲 (合成信 號發生器) | (-130 ~ 0)dBc/Hz,偏置:10Hz ~ 100MHz | U=0.90dB |
| 13 | *雙音多頻電話 機測試器 | 撥號電平 | 雙音多頻電話機測試器檢定規程 JJG (YD)032 | (-30～0)dBm，(600Ω，650Hz～1650Hz) | U=0.2dB |
|
| 撥號頻率 | 650Hz～1650Hz | Urel=0.01% |

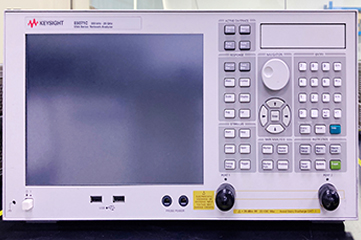

| 14 | *網絡分析儀 | 頻率 | 矢量網絡分析儀校準規范JJF 1495，網絡分析儀檢 | 9kHz～40GHz | Urel=1×10-8 |
|
| 功率 | 20dBm～-110dBm,10MHz～40GH | U=0.16dB～0.36dB |
| 掃跡噪聲 | 模值：（0～0.1）dB,(10MHz～9GHz) | U=0.0013dB |
| 相角：（0～1）°,(10MHz～9GHz) | U=0.012° |
| 本底噪聲 | (-140～-60)dBm,(10MHz～9GHz | U=2dB |
| 串擾 | (-150～-70)dBm,(10MHz～9GHz) | U=1.1dB |
| 模值動態準確度 | (0～1)dB | U=0.06dB |
| 散射參量 | Sii 模值：0～1,50MHz～18GHz | U=0.002 |
| Sii 相角：（-180～180）°,50MHz～18GHz | U=0.32° |
Sij 模值：20dB,50dB,50MHz～18GHz | U=0.002dB |
| 校準件特性 | Sij 相角：（-180～180）°,50MHz～18GHz | U=0.032° |
| 反射系數模值:0～1,(40MHz～3GHz) | U=0.0054 |
| 反射系數模值:0～1,(3GHz～9GHz) | U=0.0054～0.0062 |
| 反射系數相角: (-180～180)°,40MHz～3GHz | U=0.76° |
| 反射系數相角: (-180～180)°,3GHz～9GHz | U=0.76°～1.2° |
| 15 | *測量接收機 | 輸出參考頻率 | 測量接收機校準規范JJF1173 | 10MHz | Urel=3×10-9 |
|
| 頻率 | 150kHz～26.5GHz | Urel=1×10-8 |
| 調諧電平 | (-120～0)dB (150kHz～18GHz) | U=0.32dB |
| 調頻頻偏 | 頻偏:(4～400)kHz, 載波頻率:150kHz～ 26.5GHz,調制頻率:20Hz～100kHz | Urel=1.4% |
| 調幅度 | 調幅度:(10～90)%, 載波頻率: 150kHz～26.5GHz, 調制頻率:20Hz～100kHz | Urel=1.7% |
| 調幅解調 失真 | 0.001%～100%(頻率:20Hz～100kHz) | Urel=15% |
| 剩余調頻 | 0.1Hz～10Hz | U=0.8Hz |
| 調頻測量 時的調幅 抑制 | 0.1Hz～100Hz | U=0.8Hz |
| 調頻解調 失真 | 0.001%～100%(頻率:20Hz～100kHz) | Urel=15% |
| 剩余調幅 | 0.001%～1% | Urel=3% |
| 調幅測量 時的調頻 抑制 | 0.001%～2% | Urel=7.4% |
| 調相相移 | (0.01～20)rad,(載波頻 率: 150kHz～1.3GHz,調 制頻率:20Hz～100kHz) | Urel=3.6%～4.0% |
| 16 | *藍牙測試儀 | 頻率輸出 | 藍牙測試儀校準規范JJF1278 | (2.402～2.480)GHz | Urel=8.2×10-9 |
|
| 電平輸出 | (-90～0)dBm,(2.402～2.480)GHz | U=0.24dB |
| 輸出信號 二、三次 諧波 | (-120～-30)dBc | U=1.3dB |
| 輸出信號 單邊帶相 位噪聲 | (-130～-60)dBc/Hz, 偏 置頻率：20kHz | U=1.2dB |
| GFSK 頻偏 /調頻指數 | 125kHz～190kHz/ 0.25～ 0.38,(2.402GHz～2.480GHz) | Urel=4.5% |
| DEVM | (0～10)% , (2.402GHz～2.480GHz) | U=0.6% |
| -20dB 帶寬 | (0.2～2)MHz,(2.402GHz～2.480GHz) | Urel=1.2% |
| 頻率測量 | (2.402～2.480)GHz | Urel=1×10-8 |
| 電平測量 | (-70～22)dBm,(2.402GHz～2.480GHz) | U=0.35dB |
| GFSK 頻偏 /調頻指 數測量 | 10kHz～350kHz/ 0.02～ 0.7,(2.402GHz～2.480GHz) | Urel=4.5% |
| DEVM 測量 | (0～10)% , (2.402GHz～2.480GHz) | U=0.6% |
| 參考頻率 | 10MHz | Urel=1.0×10-8 |
| 電壓駐波比 | (1～3),(2.402GHz～2.480GHz) | U=0.01 |
| 17 | *電視視頻信號發生器 | 電平 | 電視視頻信號發生器校準規范 JJF1235 | 60mV～1V | Urel=1.2% |
|
| 相位 | (60～360)° | U=1.0° |
| 時間 | 1ns～100ms | Urel=1% |
| 副載波信 號輸出頻率 | (3.5～4.5)MHz | Urel=1×10-6 |
| 圖形格/ 線/點數量 | 3～20 | U=1 |
| 脈沖寬度 | 1ns～100ms | Urel=1.2% |
| 上升/下 降時間 | 1ns～8μs | Urel=3% |
| 驅動信號幅度 | 1V～4V (50Hz～16kHz) | Urel=1% |
| 驅動信號頻率 | 50Hz～16kHz | Urel=2×10-6 |
| 色亮交調失真 | -10%～10% | U=0.4% |
| 色度增益 非線性失真 | 0～10% | U=0.4% |
| 色度相位非線性失真 | 0～10° | U=0.6° |
| 群時延 | -1μs ~ +1μs | U=1ns |
| 18 | *電視場強儀 | 頻率 | 電視信號場強儀檢定規程JJG1057 | (48～862)MHz | Urel=3×10-8 |
|
| 輸入電平 | (120～57)dBμV, (48～862)MHz | U=1.0dB |
| (57～20)dBμV,(48～862)MHz | U=1.3dB |
| 3dB 帶寬 | (250～350)kHz | Urel=10% |
| 19 | *阻抗分析儀 | 頻率 | 射頻阻抗/材料分析儀校準規范 JJF1127 | 1MHz～3GHz | Urel=5×10-8 |
|
| 電平 | 0.2mV～1V, 1MHz～1GHz | U=0.6dB |
| 0.2mV～1V, 1GHz～3GHz | U=1dB |
| 阻抗 | 1Ω～50kΩ | Urel=2% |
| 相位 | (-180～180)° | U=(0.1～1)° |
| 直流偏置電壓 | (-40～40)V | U=0.32mV |
| 20 | *音頻阻抗測試儀 | 頻率 | HP4192A 低頻阻抗分析儀試行檢定規程 JJG(電子)05007 | 10Hz～1MHz | Urel=0.001% |
|
| 阻抗 | 100Ω～100kΩ, 10Hz～100kHz | Urel=0.1% |
| 21 | | Y 軸集電 極電流偏 轉系數 | 半導體管特性圖示儀校準規范 JJF1236 | 10μA/div～2A/div | Urel=1.5% |
|
| Y 軸基極 電壓偏轉 系數 | (0.01～500)V/div | Urel=1.5% |
| X 軸集電 極電壓偏 轉系數 | (0.01～500)V/div | Urel=1.5% |
| X 軸基極 電壓偏轉 系數 | (0.01～500)V/div | Urel=1.5% |
| 階梯電流 | 50nA/級～5A/級 | Urel=2% |
| 階梯電壓 | 0.02V/級～2V/級 | Urel=2% |
| 集電極功 耗限制電阻 | 1Ω～10MΩ | Urel=0.3% |
| 校準信號電壓 | 0.1V～20V | Urel=0.2%~0.5% |
| 22 | *晶體管參數測 試儀 | 直流電壓 | 半導體器件直流和低頻參數測試設備校準規范 JJF1895 | (0.1～1000)V | Urel=0.06% |
|
| 直流電流 | 100μA～1A | Urel=0.06% |
| 交流電壓 | (0.1～750)V | Urel=0.1% |
| 直流電阻 | 100Ω～10MΩ | Urel=0.2% |
| 電壓(低 頻信號源 部分) | (0.5～1)V, (1kHz) | Urel=0.1% |
| 低頻 h 參 數(低頻 信號源部分) | 10Ω～100kΩ | Urel=0.67% |
| 23 | *交流電橋 | 電壓 | 交流電橋檢定規程 JJG441 | (0.05～100)V,20Hz～100kHz | Urel=0.03% |
|
| 頻率 | 10Hz～300kHz | Urel=0.02% |
| 電感 | 100μH～1mH, 1kHz | Urel=0.06% |
| >1mH～1H, 1kHz | Urel=0.03% |
| >1H～10H, 1kHz | Urel=0.06% |
| 電容 | 10pF～1μF, 1kHz | Urel=0.06% |
| >1μF～100μF, 100Hz | Urel=0.03% |
| 電阻 | (0.1～100)Ω, 1kHz | Urel=0.06% |
| >100Ω～100kΩ, 1kHz | Urel=0.05% |
| 24 | *高頻毫伏表 | 電壓 | 射頻電壓表檢定規程JJG308 | (10～33)mV, (100kHz～500kHz) | Urel=1.5% |
|
| (33～330)mV,(100kHz～500kHz) | Urel=0.48% |
| 330mV～3V, (100kHz～500kHz) | Urel=0.33% |
| 頻率附加誤差 | 100mV～2V,(100kHz～10MHz) | Urel=0.1% ～ 3% |
| 100mV～2V,(10MHz～1GHz) | Urel=3% |
| 25 | *衰減器 | 衰減 | 同軸電阻式衰減器檢定規程 JJG 387 | (0～120)dB,(0.3～500)MHz | U=0.02dB |
|
| (0～120)dB,(0.5～1.3)GHz | U=0.04dB |
| (0～120)dB,(1.3～8)GHz | U=0.10dB |
| (0～120)dB, (8～18)GHz | U=0.17dB |
| 26 | *數字示波器 | 電壓 | 數字存儲示波器校準規范JJF1057 | 10mV～100 V | U=0.12%Vx+48μV |
|
| 時間 | 1ns～5s | Urel=0.12% |
| 上升時間 | 300ps～300ns | Urel=5.0% |
| 頻帶寬度 | 50kHz～1.1GHz | Urel=5.0% |
| 直流增益 | 1mV～100V,1MΩ | U=0.06%Vx+48μV |
| -1mV～-100V,1MΩ | U=0.06%Vx+48μV |
| 1mV～6.6V,50Ω | U=0.29%Vx+48μV |
| -1mV～-6.6V,50Ω | Urel=1.3%~0.3% |
| 校準信號 頻率 | 1kHz～1MHz | Urel=0.002% |
| 校準信號 幅度 | 20mV～2V (1kHz～10kHz) | Urel=0.1% |
| 20mV～2V (10kHz～1MHz) | Urel=1.2% |
| 輸入電阻 | 50Ω～1MΩ | U=0.02Ω～0.003MΩ |
| 27 | *示波器校準儀 | 直流電壓 | 示波器校準儀檢定規程JJG278 | (0.1～1)V | Urel=0.011% |
|
| (>1～10)V | Urel=0.015% |
| (>10～1000)V | Urel=0.022% |
| 方波電壓 | 30mV～1V, 60Hz～20kHz | Urel=0.09% |
| (>1～10)V, 60Hz～20kHz | Urel=0.15% |
| (>10～200)V,60Hz～20kHz | Urel=0.18% |
| 時間 | 0.5ns～5s | Urel=1×10-7 |
| 上升時間 | 0.5ns～1ms | Urel=4.6% |
| 穩幅信號 頻率 | 10Hz～2GHz | Urel=2×10-8 |
| 穩幅信號 幅度 | 10mV～5V (50kHz) | Urel=0.32% |
| 穩幅信號 幅度平坦度 | -10dB～5dB(50kHz～2GHz) | U=0.3dB ~ 0.6dB |
| 穩幅信號 諧波 | -45dBc～-60dBc | U=0.3dB |
| 波形發生 器頻率 | 10Hz～10kHz | Urel=2×10-6 |
| 波形發生 器幅度 | 2mV～100V,(10Hz~10kHz) | Urel=0.05% ~ 0.02% |
| 28 | *噪聲系數測量儀 | 頻率 | 噪聲系數分析儀校準規范JJF1460 | 10MHz～26.5GHz | Urel=5×10-7 |
|
| 噪聲系數 | (0.01～22)dB, (0.01～1)GHz | U=0.24dB |
| (0.01～22)dB,(1～26.5)GHz | U=0.40dB |
| 增益 | (-20～40)dB,10MHz～12.4GHz | (-20～40)dB,10MHz～ 12.4GHz |
| (-20～40)dB,(12.4～26.5)GHz | U=0.62dB |
| 噪聲源驅 動電壓 | 28V | U=0.006V |
| 反射系數 模值 | 0～1 | U=0.0062 |
| 29 | *人工電源網絡 | 阻抗 | 人工電源網絡校準規范JJF1705 | (1～180)Ω,(9kHz～150MHz) | Urel=7% |
|
| 分壓系數 | (-25～25)dB,(9kHz～150MHz) | U=0.4dB |
| 相位 | (-90～90)°,(9kHz～150MHz) | U=2.7° |
| 30 | *脈沖信號發生器 | 脈沖輸出 幅度 | 脈沖信號發生器檢定規程JJG 490 | 6mV～200V | Urel=1.2% |
|
| 脈沖寬度 | 0.1ns～50ms | Urel=0.14% |
| 上升時間 | 75ps～350ns | Urel=6.6% |
| 頻率 | 10Hz～500MHz | Urel=5×10-7 |
| 內觸發延時 | 10ns~250ms | Urel=0.02% |
| 觸發延時 | 10ns~250ms | Urel=0.02% |
| 脈沖群 | 1~65280 | Urel=0.12% |
| 直流偏置 | 1mV~20V | Urel=0.3% |
| 31 | *功率指示器 | 功率量程 | 功率指示器校準規范JJF1757 | 3μW～100mW | U=0.35% | 僅做放 大式功 率指示 器 |
| 校準源功 率電平 | 0.5mW～100mW | Urel=1.2% |
| 32 | *音頻分析儀 | 交流電壓 （測量） | 音頻分析儀校準規范JJF1395 | 30mV～300V,60Hz～20kHz | Urel=0.10% |
|
| 電壓測量 頻率附加 誤差 | 100mV～30V,(20Hz～100kHz) | Urel=1.2% |
| 失真度 （測量） | (0.03～0.05)%, 20Hz～100kHz | Urel=4.2% |
| (0.05～0.1)%,20Hz～100kHz | Urel=3.5% |
| (0.1～0.3)%,20Hz～100kHz | Urel=2.4% |
| (0.3～100)%,20Hz～100kHz | Urel=1.3% |
| 頻率（測量） | 20Hz～100kHz | Urel=6.6×10-5 |
| 電壓（輸出） | 10mV～10V, 20Hz～20kHz | Urel=0.46% |
| 10mV～10V,(20～100)kHz | Urel=0.84% |
| 10mV～10V,(100～200)kHz | Urel=11% |
| 輸出電壓 頻率響應 | 100mV～30V,20Hz～100kHz | Urel=1.2% |
| 頻率（輸出） | (20～100)kHz | Urel=6.6×10-5 |
| 失真度（輸出信號） | (0.001～100)%, 10Hz～20kHz | U=1.2dB |
| (0.001～100)%,(20～200)kHz | U=2.4dB |
| 失真度測 量殘余失真 | (0.003～0.05)%, 10Hz～20kHz | Urel=3.5% |
| 電壓測量 固有噪聲 | 1μV～300μV | Urel=5.2% |
| 33 | *功率傳感器 | 校準因子 | 小功率座檢定規程 GJB/J3598 | 0.1mW～10mW, 100kHz～18GHz | Urel=3.5% |
|
| 電壓駐波比 | 1～10, (9kHz～20GHz) | U=0.02 |
| 34 | *SDH/PDH 傳輸分 析儀 | 內時鐘速率 | SDH/PDH 傳輸分析儀校準規范 JJF1237 | (2～140)MHz | Urel=2×10-8 |
|
| 上升/下降時間 | 0.35ns～1μs | Urel=5.5% |
| 輸出波形幅度 | 10mV～5V | Urel=3.4% |
| 脈沖寬度 | 10ns～250ms | Urel=1％ |
| 35 | *矢量示波器 | 色度帶寬 | 矢量示波器校準規范JJF1387 | (0.1～6)MHz | Urel=0.6% |
|
| 矢量相位 | | |
| 矢量幅度 | (0.01～3)V | Urel=2.2% |
| 36 | *掃頻儀 | 靈敏度 | MSW-7124 型調頻調幅掃頻儀試行檢定規程 JJG(電子)07003 | (1～100)mV/div | Urel=3% |
|
| 頻率 | 100kHz ～110MHz | Urel=0.0013% |
| 電平 | (-100～20)dBm,100kHz～110MHz | U=0.5dB |
| 37 | *波形監視器 | 電壓 | 波形監視器校準規范 JJF1898 | (0.02～1.4)V,(50～200)kHz | Urel=0.5% |
|
| (0.02～1.4)V, 200kHz～10MHz | Urel=1% |
| 校準信號 頻率 | (50～200)kHz | Urel=0.03% |
| 校準信號 電壓 | （0.02～1.4）V，(50～200)kHz | Urel=0.4% |
| 亮度濾波 器衰減 | （0～60）dB，1MHz～4.43MHz | U=0.26dB |
| 低通濾波 器衰減 | （10～60）dB，500kHz～ 10MHz | U=0.26dB |
| 色度濾波 器衰減 | （0～3）dB，3.9MHz～ 4.9MHz | U=0.26dB |
| 增益 | （0.5～1.4） | U=0.2 |
| 38 | *波形記錄儀 | 垂直偏轉 系數 | 波形記錄儀校準規范JJF1876 | 2mV/div～10V/div | Urel=1.0% |
|
| 水平偏轉 系數 | 5ns/div～5s/div | Urel=0.6% |
| 直流增益 | 1mV～1000V | Urel=0.5%~0.04% |
| 時基 | 2ns～10s | Urel=3×10-6 |
| 頻帶寬度 | 50kHz～100MHz | Urel=3% |
| 輸入電阻 | 50Ω～1MΩ | Urel=0.3% |
| 記錄時間 長度 | 5ns～1000s | Urel=1.0% |
| 39 | *電平振蕩器 | 頻率 | 電平振蕩器校準規范JJF1982 | 20Hz～100MHz | Urel=1.0×10-5 |
|
| 電平 | (-60～10)dBm | U=0.24dB |
| 零電平示值 | -10dB～10dB | U=0.06dB |
| 零電平頻響 | (-10～10)dB | U=0.10dB |
| 衰減(相 對電平) | (-60～10)dB,20Hz~100MHz | U=0.10dB |
| 諧波 | (-80～0)dB,20Hz~100MHz | U=1.3dB |
| 40 | *動態信號分析 儀 | 頻率 | 動態信號分析儀檢定規程JJG 834 | 10Hz～200kHz | Urel=0.03% |
|
| 幅度 | (0.1～3.5)V,10Hz～200kHz | Urel=1.7% |
| 41 | *無源互調測試 儀 | 頻率 | 無源互調測試儀校準規范JJF 1463 | 50MHz～6GHz | Urel=1.2×10-8 |
|
| 功率 | (20～48)dBm,50MHz～6GHz | U=0.22 dB |
| 無源互調 | (-140～-70)dB, 50MHz～6GHz | U=0.30 dB |
| 接收機平 均底噪 | (-170～-100)dBm,50MHz～6GHz | U=1.2 dB |
| 剩余無源 互調 | (-170～-80)dBc,50MHz～6GHz | U=1.2 dB |
| 42 | *GPS 信號發生器 | 功率 | 全球導航衛星系統（GNSS）信號模擬器校準規范 JJF 1471 | (-145～-55)dBm | U=1.0dB |
|
| 頻率 | 1575.42MHz | Urel=1.2×10-7 |
| 功率分辨力 | (0.1~2)dB | U=0.05dB |
| 諧波抑制 | (-60～-20)dB | U=1.0dB |
| 非諧波抑制 | (-60~-30)dB | U=1.2dB |
| 內部時基 頻率準確度 | 10MHz | Urel=2×10-10 |
| 1s 頻率穩 定度 | 10MHz | Urel=2×10-10 |
| 誤差矢量幅度 | 2%~20% | Urel=0.58% |
| 43 | *LTE 數字移動通 信綜合測試儀 | 輸出載波 頻率 | LTE 數字移動通信綜合測試儀校準規范 JJF 1443 | 600MHz～3.8GHz | Urel=1.3×10-8 |
|
| 輸出電平 | (-50～0)dBm,(0.6～3.8)GHz | U=0.26dB |
| (-120～-50)dBm, (0.6～3.8)GHz | U=0.48dB |
| 頻譜純度 | （-10～-80)dBc,600MHz～3.8GHz | U=1.0dB |
| 輸出誤差 矢量幅度 EVM | (0.01～25)%,600MHz～3.8GHz | U=0.6% |
| 頻率（測量） | 600MHz～3.8GHz | Urel=2×10-8 |
| 電平（測量） | (-50～10)dBm,(0.6～3.8)GHz | U=0.36dB |
| (-120～-50)dBm, (0.6～3.8)GHz | U=0.54dB |
| 頻率誤差 | (-100～100)kHz,600MHz～3.8GHz | U=6.0Hz |
| 誤差矢量 幅度（測 量） | (0.01～25)%,600MHz～3.8GHz | U=1.2% |
| I/Q 原點偏移 | (-10～-70)dB | U=1dB |
| 參考晶體 振蕩器輸 出頻率準 確度 | 10MHz | Urel=3×10-10 |
| 單邊帶相 位噪聲 | (-140~-30)dBc/Hz,600MHz～3.8GHz | U=1.0dB |
| 射頻端口 電壓駐波比 | (1～3),600MHz～3.8GHz | U=0.03 |
| 非諧波 | (-10～-80)dBc,600MHz～3.8GHz | U=1.0dB |
| 44 | *電感器/電感箱 | 電感 | 標準電感器檢定規程JJG726 | 10μH～10H, 1kHz | Urel=0.2% |
|
| 年穩定性 | 0～1 | Urel=0.02%~0.3% |
| 品質因數(Q) | 0.01～100 | Urel=2% |
| 直流電阻 | 1mΩ～10MΩ | Urel=2% |
| 45 | *高壓介質損耗 因數測試儀 | 電容 | 高壓介質損耗因數測試儀檢定規程 JJG 1126 | 100pF～500nF | Urel=0.7%～0.6% |
|
| 介質損耗因數 | (0～10)% | U=0.012%～0.069% |
| 46 | *邏輯分析儀 | 最小可檢 測毛刺寬度 | 邏輯分析儀檢定規程 JJG957 | (1～10) ns | U=0.24 ns |
|
| 輸入門限 電平 | (-10～10)V | U=0.0028 V |
| 47 | *電容器/電容箱 | 電容 | 標準電容器檢定規程JJG183 | 0.1nF～1nF,0.1kHz～1MHz | Urel=0.06% |
|
| 1nF～1μF,100Hz～1kHz | Urel=0.06% |
| 1μF～100mF, 100Hz | Urel=0.23% |
| (0.1～1)F, 100Hz | Urel=0.32% |
| 損耗因數 | 0.0001～0.01 | U=0.0001 |
| | U=0.0003 |
| 48 | *精密電容測量儀 | 電容 | 1620 型電容測量裝置試行檢定規程 JJG(電子)05006 | 10pF～1μF,100Hz～1kHz | Urel=0.06% |
|
| 輸出信號 頻率 | 100Hz～1kHz | Urel=0.025% |
| 輸出信號 電壓 | 10mV～100V,100Hz～1kHz | Urel=0.2% |
| 49 | *元器件參數自 動測試儀 | 電容 | TS-109 型電解電容器半自動分選儀試行檢定規程JJG(電子)05009 | (0.1～100)μF, 100Hz | Urel=0.4% |
|
| (0.1～100)μF, 1kHz | Urel=0.4% |
| 電壓 | (0.1～100)V | U=0.06V |
| (>100～500)V | U=0.09V |
| 電流 | 10μA～10mA | Urel=0.25% |
| 損耗因數 | 0.01～1, 1kHz | U=0.003 |
| 50 | *晶體阻抗計 | 頻率 | 晶體阻抗計檢定規程JJG(電子)05053 | 10kHz～500MHz | Urel=1×10-7 |
|
| 電容測量 | 1pF～100pF,1kHz～1MHz | Urel=0.3% |
| 輸出電平 | 10mV～2V,10kHz～500MHz | Urel=2.5% |
| 51 | *電容器容量損 耗分選儀 | 電容 | HM2644 型電容器容量損耗分選儀檢定規程 JJG (電子)05034 | 1nF～1μF, 1kHz | Urel=0.06% |
|
| (>1～100)μF, 100Hz | Urel=0.4% |
| 損耗 | 0.01～0.05,1kHz | Urel=5% |
| 52 | *功率放大器 | 額定輸出 功率 | 射頻和微波功率放大器校準規范 JJF1678 | (0~57)dBm,(9kHz～1GHz) | U=0.27dB |
|
| (0～57)dBm,(1GHz～18GHz) | U=0.36dB |
| (0～60)dBm,(9kHz～6GHz) | U=0.45dB |
| (0～63)dBm,(9kHz～2GHz) | U=0.48dB |
| 最大輸出 功率 | (0～57)dBm,(9kHz～18GHz) | U=0.42dB |
| (0～60)dBm,(9kHz～6GHz) | U=0.45dB |
| (0～63)dBm,(9kHz～2GHz) | U=0.48dB |
| 增益 | (0～80)dB,(9kHz～18GHz) | U=0.42dB |
| 增益平坦度 | (-12～12)dB,(9kHz～18GHz) | U=0.42dB |
| 1dB 壓縮 點輸出功率 | (0～57)dBm,(9kHz～1GHz) | U=0.42dB |
| (0～57)dBm,(1GHz～18GHz) | U=0.45dB |
| (0～60)dBm,(9kHz～6GHz) | U=0.50dB |
| (0～63)dBm,(9kHz～2GHz) | U=0.50dB |
| 增益調整范圍 | 0dB～63dB,(9kHz～1GHz) | U=0.42dB |
| 0dB～55dB,(1GHz～18GHz) | U=0.42dB～0.69dB |
| 諧波失真 | -60dB～-10dB | U=0.5dB |
| 輸入電壓 駐波比 | 1～3, (9kHz～18GHz) | U=0.042 |
| 53 | *天饋線分析儀 | 源輸出頻率 | 天饋線分析儀校準規范JJF(電子)30502 | 25MHzHz～20GHz | Urel=2×10-8 |
|
| 電壓駐波比 | 1～6,(25MHz～20GHz) | U=0.064 |
| 終端負載 反射損耗 | (0～55)dB,(25MHz～20GHz) | U=0.26dB |
| 射頻功率測量 | (-50~20)dBm,(25MHz~20GHz) | U=0.34dB |
| 54 | *寬量程數字 RLC 測量儀 | 頻率 | 寬量程數字 RLC 測量儀檢定規程 GJB 8817 | 10Hz～13MHz | Urel=0.0020% |
|
| 信號電平 | 10mV～20V,(10Hz～1MHz) | Urel=0.03% |
| 電感 | 1μH～10H,1kHz | Urel=(0.1～0.06)% |
| 電容 | 100pF～1000nF,1kHz | Urel=0.06% |
| 1μF～100μF,100Hz | Urel=0.1% |
| 電阻 | 0.1Ω～100kΩ,1kHz | Urel=0.024% |
| 損耗 | 0.1～1,1kHz | Urel=0.10% |
| 55 | *網絡線纜分析 儀 | 長度 | 網絡線纜分析儀校準規范JJF 1494 | (0.1～100)m | Urel=1.3%～0.3% |
|
| 直流環路 電阻 | (0.1～1000)Ω | U=0.05Ω～1.2Ω |
| 傳輸時延 | (0.1～500)ns,10MHz | Urel=0.9%～1.32% |
| 插入損耗 | (0～40)dB,(1～250)MHz | U=0.20dB |
| 串擾 | (10～70)dB,(1～250)MHz | U=0.38dB |
| 回波損耗 | (0～30)dB,(1～250)MHz | U=0.6dB |
| 56 | *微波功率放大器 | 額定輸出 功率 | 微波功率放大器校準規范JJF(軍工)29 | (0～57)dBm,(9kHz～18GHz) | U=0.26dB～0.4dB |
|
| (0～60)dBm,(9kHz～6GHz) | U=0.45dB |
| (0～63)dBm,(9kHz～2GHz) | U=0.48dB |
| 增益 | (0～80)dB,(9kHz～18GHz) | U=0.42dB~0.68dB |
| 諧波失真 | (-60～-20)dB | U=0.50dB |
| 1dB 壓縮 點輸出功率 | (0～57)dBm,(9kHz～18GHz) | U=0.42dB~0.7dB |
| (0～60)dBm,(9kHz～6GHz) | U=0.48dB |
| (0～63)dBm,(9kHz～2GHz) | U=0.50dB |
| 增益調整范圍 | 0dB～63dB,(9kHz～1GHz) | U=0.42dB |
| 0dB～55dB,(1GHz～18GHz) | U=0.42dB～0.69dB |
| 增益平坦度 | -12dB～12dB,(9kHz～18GHz) | U=0.42dB～0.7dB |
| 最大輸出功率 | (0～57)dBm,(9kHz～18GHz) | U=0.42dB～0.7dB |
| (0～60)dBm,(9kHz～6GHz) | U=0.42dB |
| (0～63)dBm,(9kHz～2GHz) | U=0.45dB |
| 57 | *線路阻抗穩定 網絡 | 阻抗 | 電磁發射和敏感度測量設備校準規范 第 5 部分 線路阻抗穩定網絡 JJF(軍工)27.5 | (0.1～300)Ω,(9kHz～30MHz) | Urel=7% |
|
| 校準因子 | (0～30)dB,(9kHz～30MHz) | U=0.35dB |
| 58 | *耦合去耦網絡 | 共模阻抗 | 耦合去耦網絡校準規范JJF(蘇)213 | (50～300)Ω,(9kHz～300MHz) | Urel=7% |
|
| 插入損耗 | (0～20)dB,(9kHz～300MHz) | U=0.35dB |
| 59 | *矢量信號發生器 | 晶振頻率 | 矢量信號發生器校準規范JJF 1174 | 5MHz,10MHz | Urel=3×10-10 |
|
| 頻率 | 150kHz～40GHz | Urel=6.6×10-9 |
| 電平 | (-120～20)dBm,(100kHz～40GHz) | U=(0.16～0.60)dB |
| 調幅 | 5%～99%(載波頻率:0.15MHz～26.5MHz;調 制頻率:20Hz～50kHz) | Urel=1.2%～1.8% |
| 調頻 | (1～400)kHz(載波頻率:0.25MHz～26.5GHz;調 制頻率:20Hz～200kHz) | Urel=1.2% |
| 調相 | (1～400)rad(載波頻率:0.25MHz～26.5GHz;調 制頻率:200Hz～100kHz) | Urel=1.2% |
| 調制解調 失真 | 0.1%～30%(調制頻率:5Hz～110kHz) | Urel=14% |
| 脈沖調制 通斷比 | 50dB～120dB，(150kHz～26.5GHz) | U=0.84dB |
| SSB 相位 噪聲 | (-80～-130)dBc/Hz,偏置:10Hz～100MHz | U=0.90dB |
| 內調制信 號電平 | 10mV～10V,(5Hz～200kHz) | Urel=0.058%～2.0% |
| 內調制頻率 | 5Hz～200kHz | Urel=1×10-7 |
| 信號頻譜 純度 | (-10～-100)dBc,(150kHz～20GHz) | U=(1.8～2.2)dB |
| 信道功率 | （-70～0）dBm | U=0.58dB |
| 鄰信道功 率比 | （-90～-85）dBc | U=0.32dB |
| 誤差矢量 幅度 | 0.3%～10% | U=0.58% |
| 相位誤差 | 0.6°～5° | U=0.58° |
| 頻率誤差 | （-1～+1）MHz | U=8Hz |
| 波形質量 因數 | 0.9～1.0 | Urel=0.11% |
| 60 | *射頻同軸濾波器 | 濾波特性 (阻帶衰 減，通帶 衰減，平 坦度) | 射頻同軸濾波器校準規范JJF(通信)028 | 0dB～90dB(9kHz～20GHz) | U=0.24dB |
|
| 插入相位 | -180°～+180° | U=1.2° |
| 時延 | 0.01ns～20ns | U=2.4ns |
| 電壓駐波比 | 1～6 (9kHz～20GHz) | Urel=0.032 |
| 反射系數 | 0.001～0.95 (9kHz～20GHz) | U=0.008～0.013 |
| 61 | 定向耦合器和 駐波比電橋 | 回波損耗 | 定向耦合器及駐波比電橋校準規范 JJF1680 | 15dB～60dB(300kHz～18GHz) | U=0.24dB |
|
| 插入損耗 | 0dB~10dB(300kHz～18GHz) | U=0.16dB |
| 反射系數 | 0.001~0.95(300kHz～18GHz) | U=0.02 |
| 耦合系數 | 10dB~50dB (300kHz～18GHz) | U=0.2dB |
| 耦合方向性 | 10dB~60dB (300kHz～18GHz) | U=0.5dB |
| 62 | 射頻/微波開關 | 插入損耗 | 射頻/微波開關校準規范JJF(電子)30503 | 0dB～100dB (10MHz～18GHz) | U=(0.16～0.36)dB |
|
| 隔離度 | 10dB～130dB (10MHz～18GHz) | U=(0.52～1.2)dB |
| 電壓駐波比 | 1～3 (10MHz～18GHz) | U=0.03～0.08 |
| 開關時間 | 0.1ns～200s (10MHz～18GHz) | Urel=1.4% |
| 63 | 阻抗調配器 | 最大可調 配范圍 | 阻抗調配器校準規范 JJF（電子）0012 | 9:1～30:1 (50MHz～20GHz) | U=8.6 |
|
| 電壓駐波比 | 1～3 (50MHz～20GHz) | U=0.05 |
| 插入損耗 | 0.01dB～2dB (50MHz～20GHz) | U=0.24dB |
| 矢量重復性 | (-80～ -30)dB (50MHz～20GHz) | U=1.4dB |
| 64 | 阻抗穩定網絡 | 阻抗 | 無線電騷擾和抗擾度測量設備和測量方法規范第 1-2 部分：無線電騷擾和抗擾度測量設備輔助設備 傳導騷擾測量的耦合裝置GB/T 6113.102 | （5～300）Ω，（9kHz~30MHz） | Urel=7% | 只測 Schwarz beck 的 阻抗穩 定網絡 |
| 相角 | （0°±20°），（9kHz~30MHz） | U=2° |
| 縱向傳輸 系數 LCL | （0～100）dB，（9kHz~30MHz） | U=1.3dB |
| 插入損耗 | （0～100）dB，（9kHz~30MHz） | U=0.4dB |
| 分壓系數 | (-60～60)dB，(9kHz~30MHz) | U=0.4dB |
| 去耦衰減 | (-60～60)dB，(9kHz~30MHz) | U=1.0dB |
| 隔離度 | （0～120）dB，（9kHz~30MHz） | U=1.0dB |
| 65 | 無線局域網測試儀 | 參考頻率 | 無線局域網測試儀校準規范 JJF 1277 | 10MHz | Urel=3×10-8 |
|
| 信號發生 器輸出頻率 | 2.4GHz～6GHz | Urel=6×10-9 |
| 信號發生 器輸出電平 | (-90～10)dBm,(2.4GHz～6GHz) | U=0.35dB～0.22dB |
| 信號發生 器頻譜純度 | (-100～-10)dBc,(2.4GHz～6GHz) | U=1.0dB |
| 單邊帶相 位噪聲 | (-140～-30)dBc/Hz,(2.4GHz～6GHz) | U=0.8dB |
| 信號發生 器頻率誤差 | -1.3MHz～1.3MHz,(2.4GHz～6GHz) | U=10Hz |
| 信號發生 器誤差矢 量幅度 | 0%～25%,(2.4GHz～6GHz) | U=0.84% |
| 信號發生 器導頻誤 差矢量幅度 | 0%～20%,(2.4GHz～6GHz) | U=0.84% |
| 信號發生 器符號時 鐘誤差 | (-100～100)×10-6 | U=12×10-6 |
| 功率測量 | (-90～30)dBm,(2.4GHz～6GHz) | U=0.6dB |
| 誤差矢量 幅度 | 0%～25%,(2.4GHz～6GHz) | U=1.2% |
| 符號時鐘 誤差測量 | (-100～100)×10-6 | U=12×10-6 |
| 射頻端口 電壓駐波比 | 1～3, (2.4GHz～6GHz) | U=0.042～0.06 |
| 66 | 天饋線測試儀 //駐波測試儀 | 輸出信號 頻率 | 天饋線測試儀校準規范JJF 1740 | 2MHz～18GHz | Urel=2×10-8 |
|
| 輸出功率 | (-30～20d)Bm, (2MHz～18GHz) | U=0.34dB |
| 電壓駐波 比測量 | 1～3, (2MHz～18GHz) | U=0.064 |
| 衰減量測量 | (0～30)dB,(2MHz～18GHz) | U=0.20dB |
| 故障定位 距離測量 | 21.23m | Urel=1.2% |
| 射頻功率測量 | (-50～20)dBm,(2MHz～18GHz) | U=0.34dB |
點擊咨詢
0755-89930711
17724739039
咨詢
